Máy sấy phun công nghiệp - sấy tạo hạt, bột hoà tan từ dung dịch

Giá: Liên hệ
(1 đánh giá).
Mã máyLPG-5
Kích thước (RxDxC)1100x1600x1850 mm
Vật liệu chế tạoInox 304, 316
Điện áp380 Vac
Công suất15 Kw
Nhiệt độ gió nóng đầu vào180-250oC
Nhiệt độ gió nóng đầu ra60-100oC
Năng suất bay hơi max5 lít/giờ
Bảo hành12 tháng
Xuất xứCơ Khí Đông Nam

Hotline: 0363.999.318 / 0386.222.816  / 0869 286 525

Ứng dụng của máy sấy phun sương ly tâm tốc độ cao

Máy sấy phun công nghiệp là thiết bị sấy phun công nghiệp được sử dụng trong sấy các nguyên liệu dạng dung dịch lỏng thành bột khô một cách nhanh chóng. Đây là thiết bị chuyên dụng để sấy các sản phẩm cao cấp, đòi hỏi tiêu chuẩn khắt khe nhất về chất lượng, hoạt chất, màu sắc, mùi vị,...

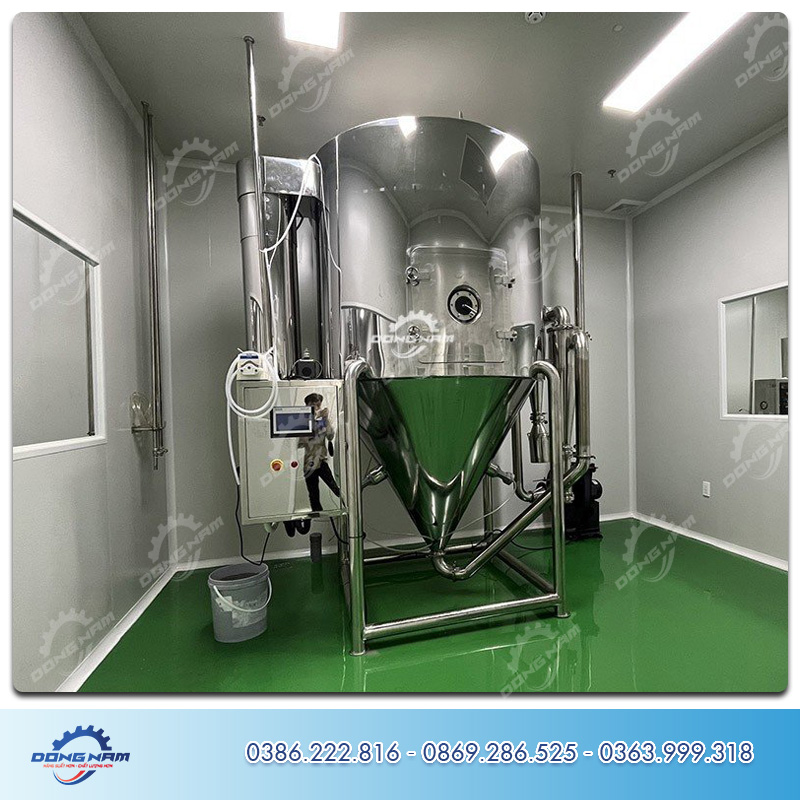

Lắp đặt máy sấy phun công nghiệp LPG-20 tại nhà máy dược Hà Tĩnh

Xem thêm:Sấy phun là gì?

Chính vì vậy máy được ứng dụng nhiều nhất trong ngành sản xuất dược phẩm, thực phẩm chức năng, thực phẩm bảo vệ sức khỏe, thực phẩm,...

Lắp đặt máy sấy phun Đông Nam đến khách hàng

Một số ứng dụng của máy sấy phun sương cụ thể như:

  • Sấy dịch chiết dược liệu (cao dược liệu) thành bột khô, nước ép dược liệu như nước ép lá sen, nước ép cần tây, nước ép rau má,...
  • Sấy phun thực phẩm như sữa bò làm sữa bột, trứng gà, nước ép rau củ, trái cây,...
  • Sấy phun tạo sản phẩm dạng bột hòa tan: bột cà phê hòa tan, tinh bột nghệ, bột cam hòa tan,...
Ứng dụng của máy sấy phun sương ly tâm
Ứng dụng của máy sấy phun sương ly tâm tạo các loại bột

Cấu tạo máy phun sương ly tâm công nghiệp

Máy sấy phun công nghiệp cấu tạo gồm 6 bộ phận chính:

Tháp phun sương

Cấu tạo bằng inox cao cấp sus 304, với thành ngoài 2 mm, thành trong dày 1.5mm có xử lý đánh bóng gương tránh bám dính bột thành phẩm sau sấy, dễ dàng vệ sinh. Lớp bảo ôn ngăn cách giữa 2 thành dày 50mm bằng bông thuỷ thinh cách nhiệt giúp giảm tiêu hao điện năng. Buồng sấy có trang bị đèn chiếu sáng và kính giúp quan sát bên trong tháp phun sương.

  • Đường kính trong tháp: 1000mm
  • Đường kính ngoài tháp: 1200mm
Tháp phun sương
Tháp phun sương có đèn chiếu sáng

Hệ thống cấp dịch

Bơm chân không BT-150, công suất 0,7Kw giúp bơm dịch chiết lên tháp sấy, lưu lượng bơm tối đa 15 lít/giờ.

Hệ thống cấp nhiệt

Máy sử dụng gia nhiệt điện, công suất max=15Kw/giờ, hệ thống quạt gió hút thổi khí qua màng lọc khí sau đó gia nhiệt nóng vào buồng sấy.

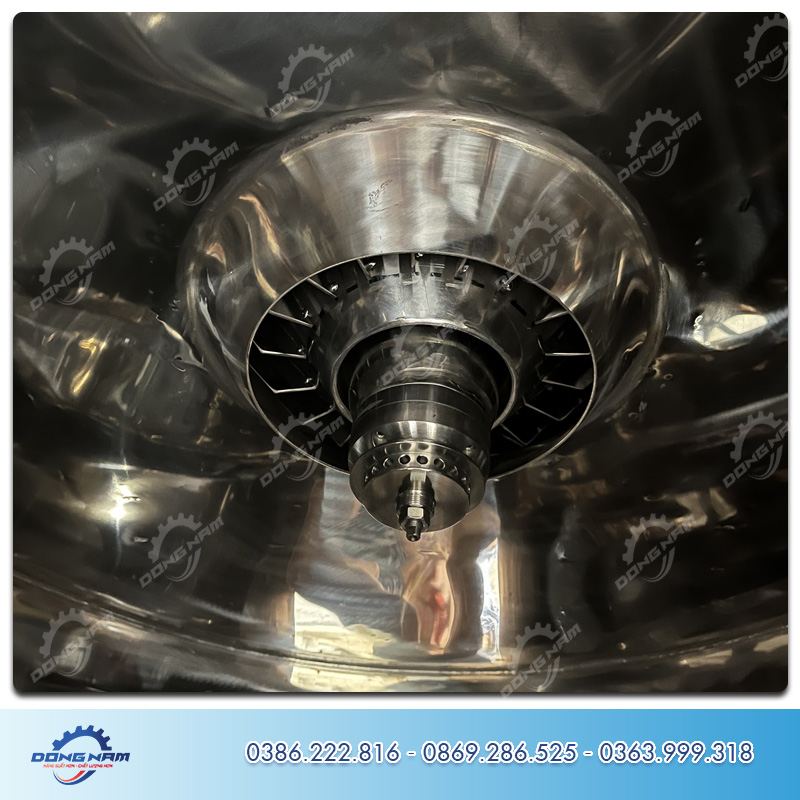

Hệ thống phun sương ly tâm

Đĩa phun kết nối với mô-tơ tốc độ cao (béc phun) lắp trên đỉnh tháp, có đường kính 50mm chứa các lỗ kim phun nhỏ đường kính 2mm quay ly tâm với tốc độ cực cao (đến 25.000 vòng/phút) tạo bụi sương mịn chuyển động hình xoáy ốc bên trong tháp sấy (tạo đường di chuyển dài giúp đủ thời gian sấy khô tạo hạt trước khi rơi xuống đáy.

Vòi phun sương
Kim phun ly tâm tốc độ cao

Hệ thống đường ống và cyclone

Hơi nước và hạt bột thành phẩm được quạt hút đưa ra khỏi tháp sấy qua đường ống. Đoạn cuối đường ống, bột sản phẩm được thu hồi tại thiết bị tách cyclone.

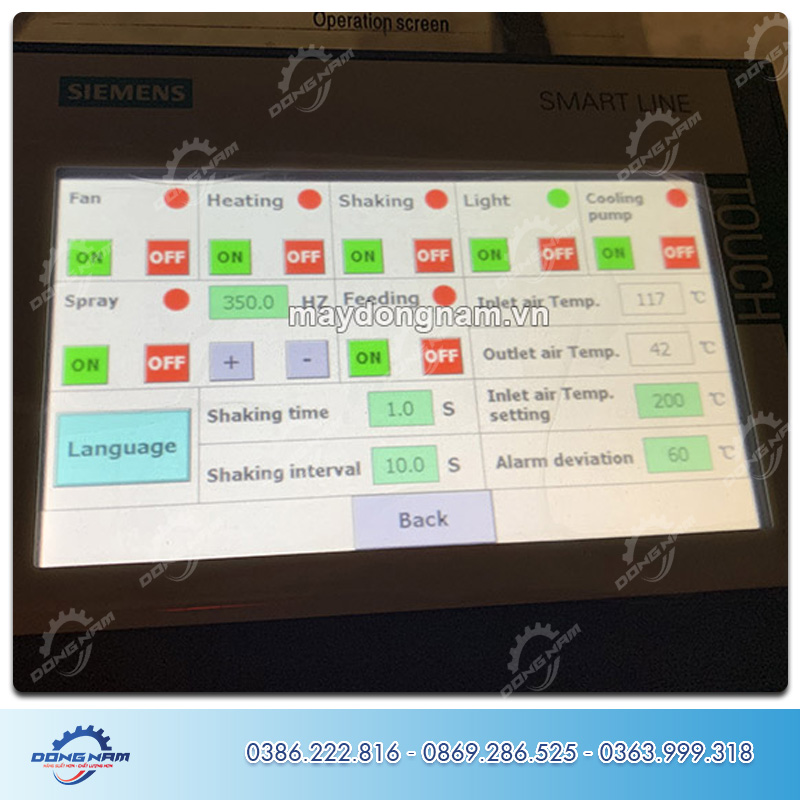

Tủ điều khiển trung tâm

Có 2 bản tuỳ chọn kiểu nút bấm cơ học (rẻ hơn màn hình điện tử) hoặc màn hình điển tử LCD. Hiển thị và cài đặt nhiều thông số: nhiệt độ, tốc độ kim phun, quạt gió, bộ gõ…

Màn hình điều khiển máy sấy phun công nghiệp
Màn hình điều khiển máy sấy phun công nghiệp

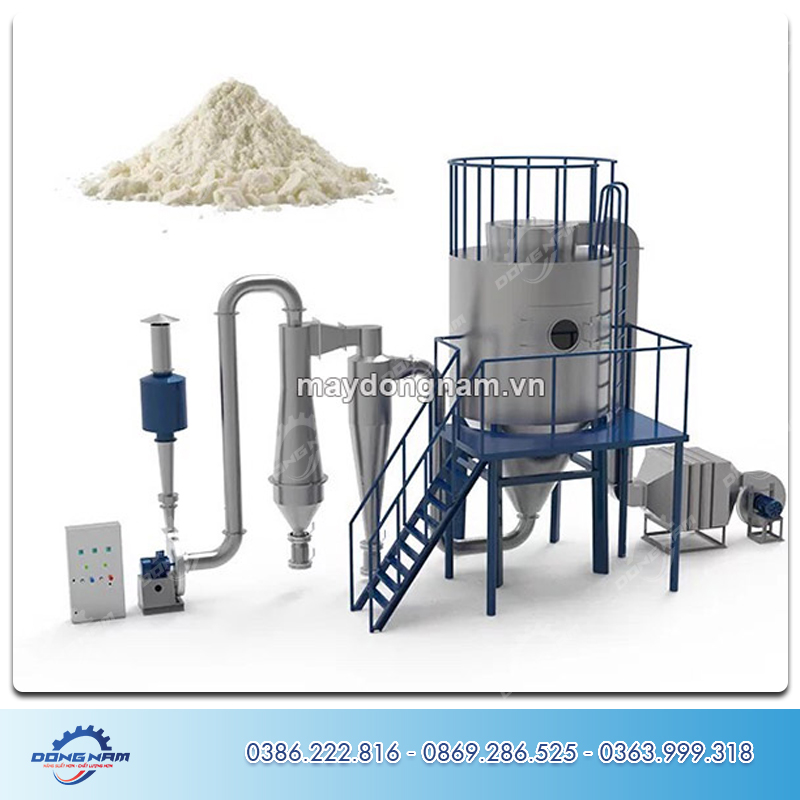

Nguyên lý hoạt động của thiết bị sấy phun

  • Khi kết nối nguồn điện và khởi động máy, hệ thống quạt gió có nhiệm vụ hút không khí nóng vào tháp sấy.
  • Bơm vận chuyển nguyên liệu dạng lỏng cấp đến bộ phận kim phun đặt trên đỉnh tháp.
  • Bộ phận kim phun có trục quay ly tâm tốc độ cao (lên đến 22000 vòng/phút) giúp phun nguyên liệu thành bụi sương chuyển động hình xoáy ốc trong tháp sấy đồng thời tiếp xúc với không khí nóng làm tách nước, dung môi ra khỏi nguyên liệu tạo thành các hạt bột siêu mịn.
Nguyên lý hoạt động của thiết bị sấy phun
Nguyên lý hoạt động của thiết bị sấy phun công nghiệp
  • Tiếp đó, hơi nước và hạt bột mịn được quạt gió hút thổi ra khỏi buồng sấy qua đường ống xả, cuối đường ống có phân nhánh, nhánh trên xả nước, nhánh dưới thu hồi sản phẩm tại bầu chứa (nhờ vào bộ phận tách bột-hơi ẩm dạng lốc xoáy cyclon).
  • Thời gian sấy nguyên liệu trong tháp sấy cực kỳ ngắn khoảng 5s, nên sản phẩm thu được sẽ chất lượng hơn rất nhiều so với các dạng sấy thông thường giúp bảo toàn tối đa công dụng của hoạt chất, dạng bột hạt siêu mịn tăng độ tan cho sản phẩm, giữ được màu, mùi hương và đặc tính vốn có của nguyên liệu.

Video khách hàng sử dụng máy sấy phun cà phê

Thông số kỹ thuật máy sấy phun công nghiệp Đông Nam

Hiện nay, Công ty Đông Nam chúng tôi cung cấp Máy sấy phun ly tâm dòng LPG với đa dạng công suất khác nhau. Tuỳ thuộc vào sản lượng cần sấy và nhu cầu sử dụng, quý khách hàng có thể lựa chọn cho mình mã máy với công suất phù hợp.

Mã máyLPG-2GLPG-2SLPG-5
Năng suất bay hơi nước lớn nhất2 l/h2 l/h5 l/h
Vật liệu chế tạoInox304 + thuỷ tinhInox304, 316Inox304, 316
Điện áp220V220V380V
Tốc độ phun ly tâm25.000 rpm25.000 rpm25.000 rpm
Công suất gia nhiệt4,4 Kw4,4 Kw15Kw
Nhiệt độ gió nóng đầu vào180-300 oC180-300 oC180-250 oC
Nhiệt độ gió nóng đầu ra60-100 oC60-100 oC60-100 oC
Sản lượng bột thu hồi0,8-1,6 Kg/giờ0,8-1,6 Kg/giờ2-4 Kg/giờ
Bảo hành1 năm1 năm1 năm
Bảo trì5 năm5 năm5 năm



Mã máyLPG-10LPG-25LPG-50
Năng suất bay hơi nước lớn nhất10 l/h25 l/h50 l/h
Vật liệu chế tạoInox304, 316Inox304, 316Inox304, 316
Điện áp380V380V380V
Tốc độ phun ly tâm22.000 rpm22.000 rpm21.500 rpm
Công suất gia nhiệt24 Kw36 Kw108 Kw
Nhiệt độ gió nóng đầu vào180-300 oC180-300 oC180-250 oC
Nhiệt độ gió nóng đầu ra60-100 oC60-100 oC60-100 oC
Sản lượng bột thu hồi4-8 Kg/giờ10-20 Kg/giờ20-40 Kg/giờ
Bảo hành1 năm1 năm1 năm
Bảo trì5 năm5 năm5 năm
Máy sây phun mini phòng thí nghiệm LPG-2
Máy sây phun mini phòng thí nghiệm LPG-2

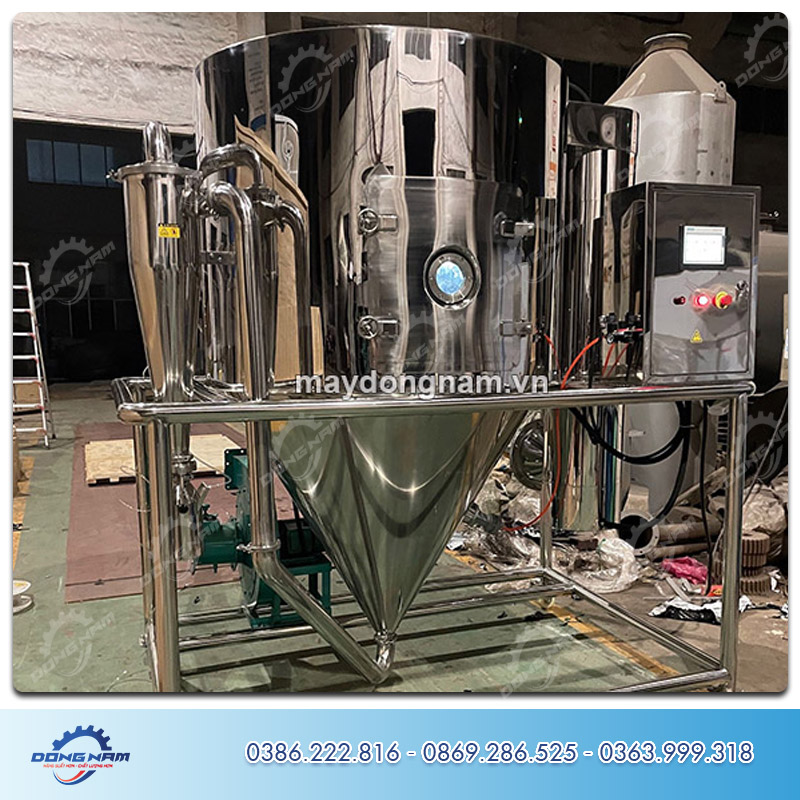

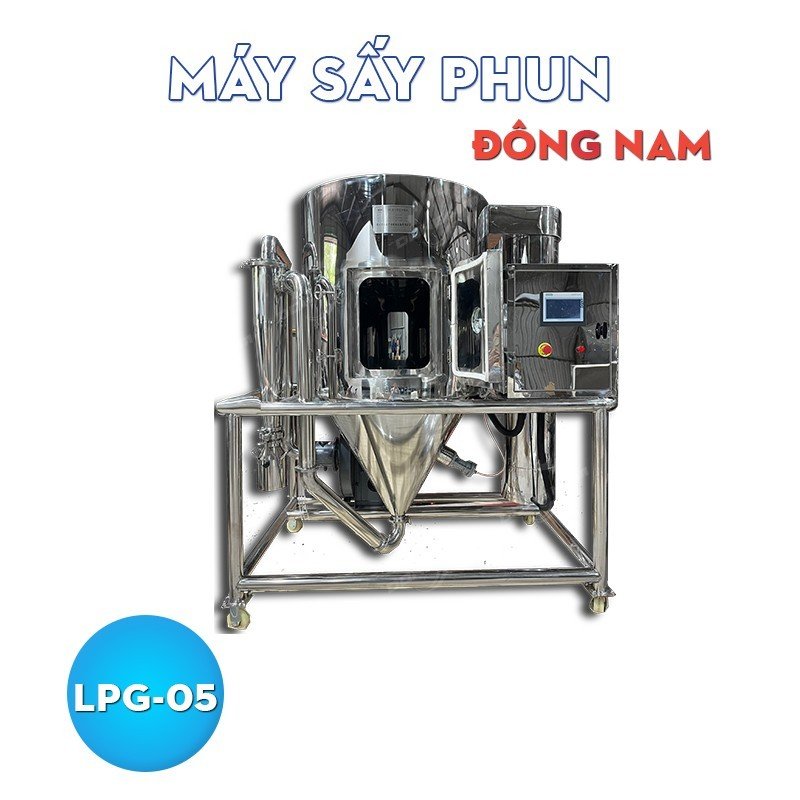

Máy sấy phun công nghiệp LPG-5
Máy sấy phun công nghiệp LPG-5
Máy sấy phun ly tâm công nghiệp LPG-10
Máy sấy phun ly tâm công nghiệp LPG-25
Máy sấy phun công nghiệp tạo hạt LPG-50
Máy sấy phun công nghiệp công suất lớn LPG-50

Hình ảnh video máy sấy phun tạo hạt Đông Nam

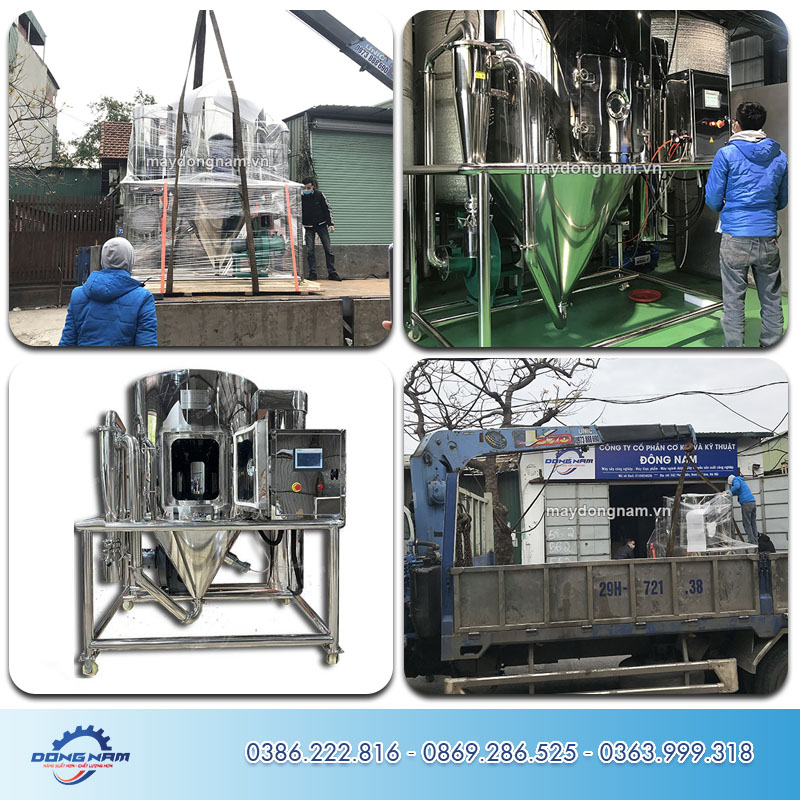

Đông Nam là đơn vị chuyên cung cấp máy sấy phun từ quy mô phòng thí nghiệm đến quy mô sản xuất lớn. Hàng loạt máy sấy phun trong vài năm qua đã đến tay khách hàng và sử dụng. Quý khách có thể xem chi tiết dưới đây.

Gia công, đấu nối tủ điện máy sấy phun
Gia công, đấu nối tủ điện máy sấy phun
Hoàn thiện máy
Hoàn thiện máy
Đóng gói vận chuyển đến khách hàng
Hoàn thiện máy
Vận chuyển máy sấy phun từ kho Đông Nam đến khách hàng
Vận chuyển máy sấy phun từ kho Đông Nam đến khách hàng
Lắp đặt hoàn thiện máy tại xưởng khách hàng
Lắp đặt hoàn thiện máy tại xưởng khách hàng

Ưu điểm của máy sấy phun công nghiệp

  • Sản phẩm sấy bằng thiết bị sấy phun sương ly tâm đạt chất lượng rất cao so với các loại mấy sấy khác. Chính vì vậy nên chúng được ứng dụng nhiều trong sản phẩm dược phẩm để đóng viên thuốc, viên nang, viên nén, viên cốm, ngành thực phẩm chức năng, thực phẩm bảo vệ sức khỏe, thực phẩm,...
  • Khác với loại sấy thông thường mất ít nhất 4-6 tiếng 1 lần sấy thì sử dụng thiết bị sấy phun với thời gian cực ngắn chỉ khoản 5s để sấy ra bột mịn. Chính vì vậy các hoạt chất, màu sắc, mùi vị dễ biến chất bởi nhiệt độ thì lựa chọn phương pháp sấy phun này là cực kỳ thích hợp.
  • Bột sản phẩm tơi xốp, siêu mịn, đồng đều, tăng khả năng hòa tan và nâng cao chất lượng, công dụng của sản phẩm.
  • Máy được làm bằng inox sus304 đạt tiêu chuẩn GMP-WHO, vận hành bền bỉ và độ bền cao. Máy do Đông Nam cung cấp sẽ được thay thế linh kiện bảo hành miễn phí 12 tháng và bảo trì sản phẩm trọn đời.
Ưu điểm của máy sấy phun sương
Ưu điểm của máy sấy phun sương

Cách sử dụng máy sấy phun công nghiệp

  • Bước 1: Khi mua máy về ta kết nối máy với đường điện phù hợp sau aptomat, kiểm tra các kết nối, cổng nguồn của máy, thực hiện tiếp địa để đảm bảo an toàn trong suốt quá trình sử dụng sau này.
  • Bước 2: Sau khi có được dịch chiết nguyên liệu ta hãy lọc sạch loại bỏ các hạt to và tạp chất để tránh làm tắc ống dẫn và kim phun nguyên liệu.
  • Bước 3: Bật aptomat, nút nguồn, công tắc nhiệt và cài đặt nhiệt độ sấy, tốc độ kim phun, bật quạt gió, bật bơm nước giải nhiệt kim phun, bật bộ gõ.
  • Bước 4: Khi nhiệt độ trong buồng sấy đạt tới nhiệt độ yêu cầu (phụ thuộc vào nguyên liệu) ta bật bơm hút nguyên liệu sấy đưa đến kim phun để bắt đầu chu trình sấy.
  • Bước 5: Khi quá trình sấy xong ta tiến hành tắt máy theo thứ tự: tắt bơm hút dịch, kim phun, tắt nhiệt độ, quạt gió, bộ gõ, bơm giải nhiệt, ngắt aptomat.
  • Bước 6: Lấy sản phẩm tại bầu chứa phía cuối đường ống.
  • Bước 7: Vệ sinh máy tháp sấy, đường ống sạch sẽ cho lần sấy tiếp sau.

Máy sấy phun sương ly tâm hiện đang có sẵn tại hệ thống của Cơ Khí Đông Nam. Quý khách có nhu cầu mua máy, xem máy hoặc gửi nguyên liệu để chạy thử máy, vui lòng liên hệ với chúng tại:

Hotline: 0363.999.318 / 0386.222.816  / 0869 286 525

Facebook:  Cơ Khí Đông Nam

Website:  maydongnam.vn

Địa chỉ: 562 Phúc Diễn, Nam Từ Liêm, Hà Nội
